基于工業物聯網應用的數字化車間建設方案

數字化車間體系結構

《GB/T 37393-2019 數字化車間 通用技術要求》明確，數字化車間是運用精益生產、精益物流、可視化管理、標準化管理、綠色制造等先進的生產管控理論和方法設計而建造的信息化車間，具有精細化管控能力，是實現智能化、柔性化、敏捷化的產品制造的基礎。數字化車間作為智能制造的核心單元，涉及信息技術、自動化技術、機械制造、物流管理等多個技術領域。

企業面臨的問題

生產計劃復雜

■效率低，工作量大，周期長；

■生產計劃執行準確性不高，生產工單準時完工率過低；

■計劃人員很難得到實際生產進度的準確信息；

■溝通成本高；

■計劃調整難度比較大。計劃變更或者緊急插單時，需重新評估整個生產計劃。

生產過程不透明化

    ■生產過程中存在很多異常因素，導致生產實際與生產計劃脫節；

    ■整個生產加工過程處于黑盒狀態；

   ■瓶頸設備無法實時監控，無法提高其生產效率；

生產過程數據收集

   ■車間現場的原始數據無法準確反饋；

   ■無法了解詳細生產制程數據；

   ■車間現場生產數據都靠手動統計，費時費力，準確率低，時效性差；

報表決策分析

              生產管理層所需生產進度報表，員工工時報表，產品合格率報表、設備等都是通過手工統計，難以滿足追求效率的車間管理需求；

     ■基于對車間現場原始數據的收集基礎為車間量身訂制分析報表

       需要的生產成本統計報表、生產計劃達成率、準時出貨率等報表，現階段也缺少必要的原始數據，比如實際的設備工時和人工工時，導致生產成本的準確性不高；

數字化車間建設目標

a、 自動化控制車間的全部生產工作：派工、任務提交、異常匯報及處理等；

b、 信息化管理產品工藝數據、生產任務和設備資源；

c、  實時監控所有產品在車間的各種狀態，工序流轉及各節點的產成狀況；

d、 實時監控所有設備當前的工作狀態，監控各節點的負荷；

e、自動化采集車間的生產信息，減少人工參與，降低數據誤差；

f、實時、準確統計數據，為改進生產方法、降低消耗提供依據。

數字化車間系統核心功能

生產信息管理：通過現場關鍵工位終端的操作控制產品從下達開始到完工交庫的全過程進行動態的產品跟蹤

 質量信息管理：對生產過程的質量信息進行實時記錄、動態采集和數據處理

物料信息管理：實現車間、班組、工位級別的物料信息送達和報警

設備信息管理：通過接口技術，集成與車間生產相關的智能設備、及時采集設備數據和為智能設備提供工程參數

信息共享與發布：根據車間生產狀況利用通過系統的信息平臺提供多種形式的報表和統計查詢功能

呼叫系統：工位終端的呼叫系統和班組、車間級的呼叫反饋

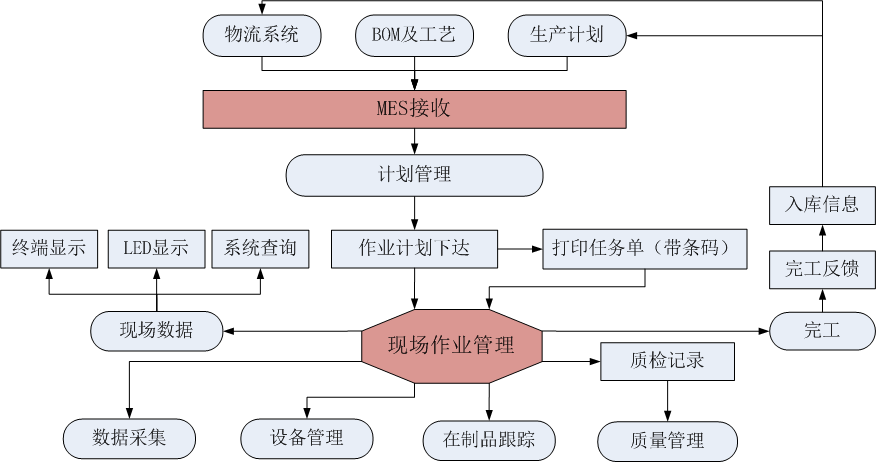

系統流程圖

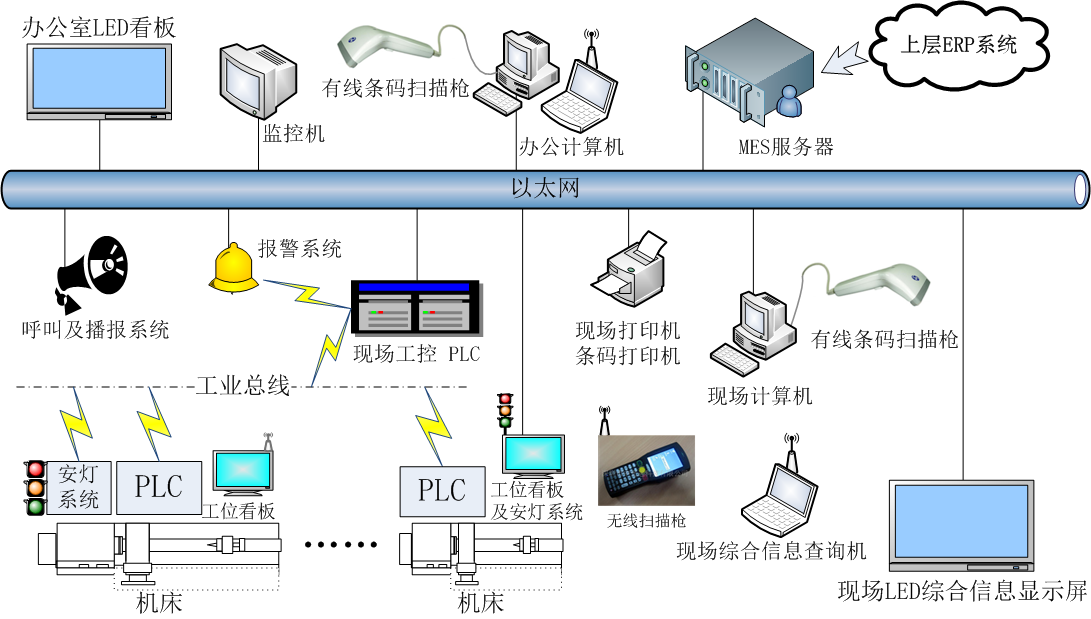

網絡架構圖：
